以下のような電解研磨の実験に基づく推奨条件が得られました。
推 奨 条 件
１．被削材
加工対象
加工目標
前加工
熱処理
平面曲面, アルミニウム, アルミ合金JIS6000台(Al-Mg-Si系合金)
脱スケール
―
―
２．加工条件
◆ 加工条件 ◆
・加工レベル：—
電解条件
電極材料名
黄銅
電極形状
1×1cm
電極その他
―
印加電圧
22.7V
電流
60A
電流密度
―
加工間隙
0.2mm
電解溶液材料
NaNO3
電解溶液濃度
20wt%
液流量
0.8l/min
液温度
―
ｐＨ
―
加工時間
0.02s

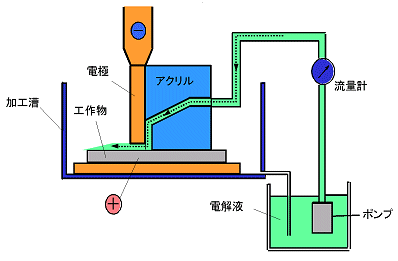

◆ 装置図 ◆
装 置
分析テーマ「アルミニウム材による脱スケール」
加工に関わる実験グラフと解説

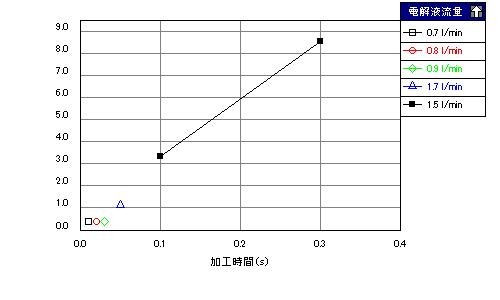

除去深さと加工時間の関係
図1.除去深さと加工時間の関係
