分析テーマ「オスカー式研磨機によるチタン材の電解砥粒鏡面研磨」

加工に関わる実験グラフと解説

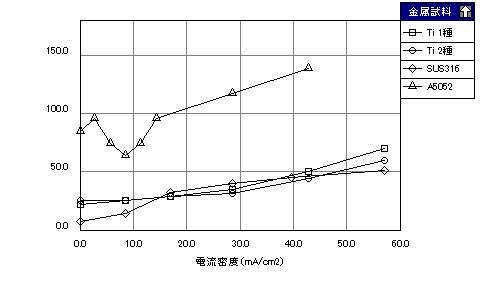

各種金属試料における電流密度と研磨速度の関係 電流密度を変化させて２種類のチタン材を研磨したときの除去速度の変化を図に示す。比較のために同一条件でステンレス鋼SUS316とアルミ材A5052のデータも記した。電流密度0.0A/cm2でSUS316は２種類のチタン材よりも小さい除去速度を示し、A5052は大きな除去速度を示しているが、これは試料の硬度の差が影響しているものと考えられる。しかし、電流密度の増大とともにSUS316の研磨速度はチタン材よりも大きくなることから、チタン材は、SUS316と比較して電解の効果が小さいことが分かった。また、Ti１種とTi２種の間に大きな差異は見られなかった。A5052は電流密度0.5A/cm2付近で除去速度が小さくなっているが、これは電解による硬質な不慟態皮膜が生成したためと考えられる。 図1.各種金属試料における電流密度と研磨速度の関係

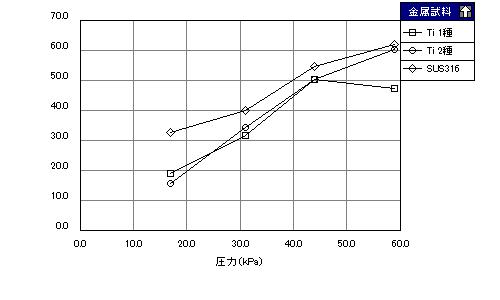

加工圧力が除去速度に及ぼす影響 図は加工圧力が除去速度に及ぼす影響を示す。電流密度を一定にし、加工圧力を17-60kPaの範囲で増大させたとき、チタン材の除去速度は60-150mg/h、SUS316は180-340mg/hに増加し、チタン材はSUS316の1/2程度の除去速度を示した。また、電流密度を変化させて２種類のチタン材を研磨したときの表面粗さの変化を調べた。電流密度0.3A/cm2以下で0.9-2.3nmRa、10nmRyの値が得られた。 図2.加工圧力が除去速度に及ぼす影響

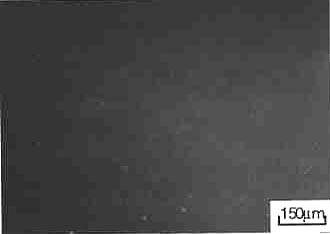

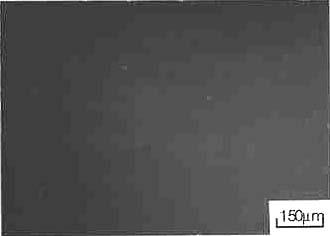

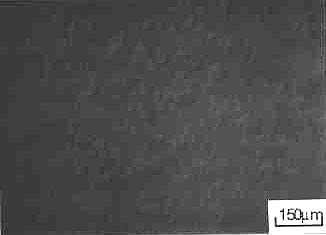

電流密度の変化に対する表面性状（Ti１種） 微分干渉顕微鏡による表面性状の評価では、電流密度が0.0A/cm2のとき、わずかではあるが試料表面に結晶粒界が顕在化し、表面荒れが発生する傾向が見られた（図3-a）。1.56A/cm2の電流密度では比較的平滑な表面が得られた（図3-b）。2.3A/cm2の電流密度で加工すると、粒界段差が発生することがあった（図3-c）。粒界段差の発生は、チタン材表面の硬質な不慟態皮膜の除去機構に関係していると思われる。 図3-a 0.0A/cm2加工時 図3-b 1.56A/cm2加工時 図3-c 2.3A/cm2加工時 図3.電流密度の変化に対する表面性状（Ti１種）
