MIG-1Y/G(溶加ワイヤ式磁気制御MIG溶接法)

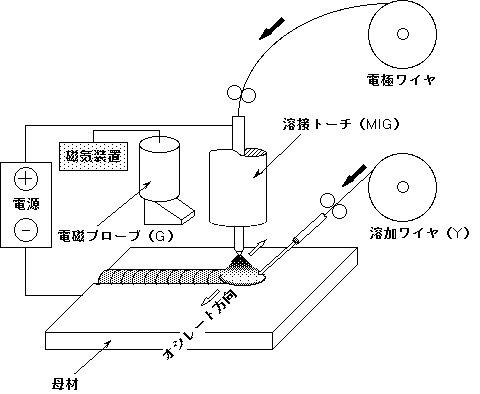

機械技術研究所で開発した磁気制御MIG溶接法の概略を図に示す。

MIG溶接トーチを中心に磁気装置、溶加ワイヤ送給装置で構成されている。この方式では電極ワイヤと溶加ワイヤを同時に溶融させるため、通常のMIG溶接に比べ、溶接電流を抑えた状態でも大きな溶着量が得られる。

MIG-1Y/G Figure
